Connecting mounting parts alternator air cond diesel — Mk1 Golf Engine Electrics (1982 - 1983)

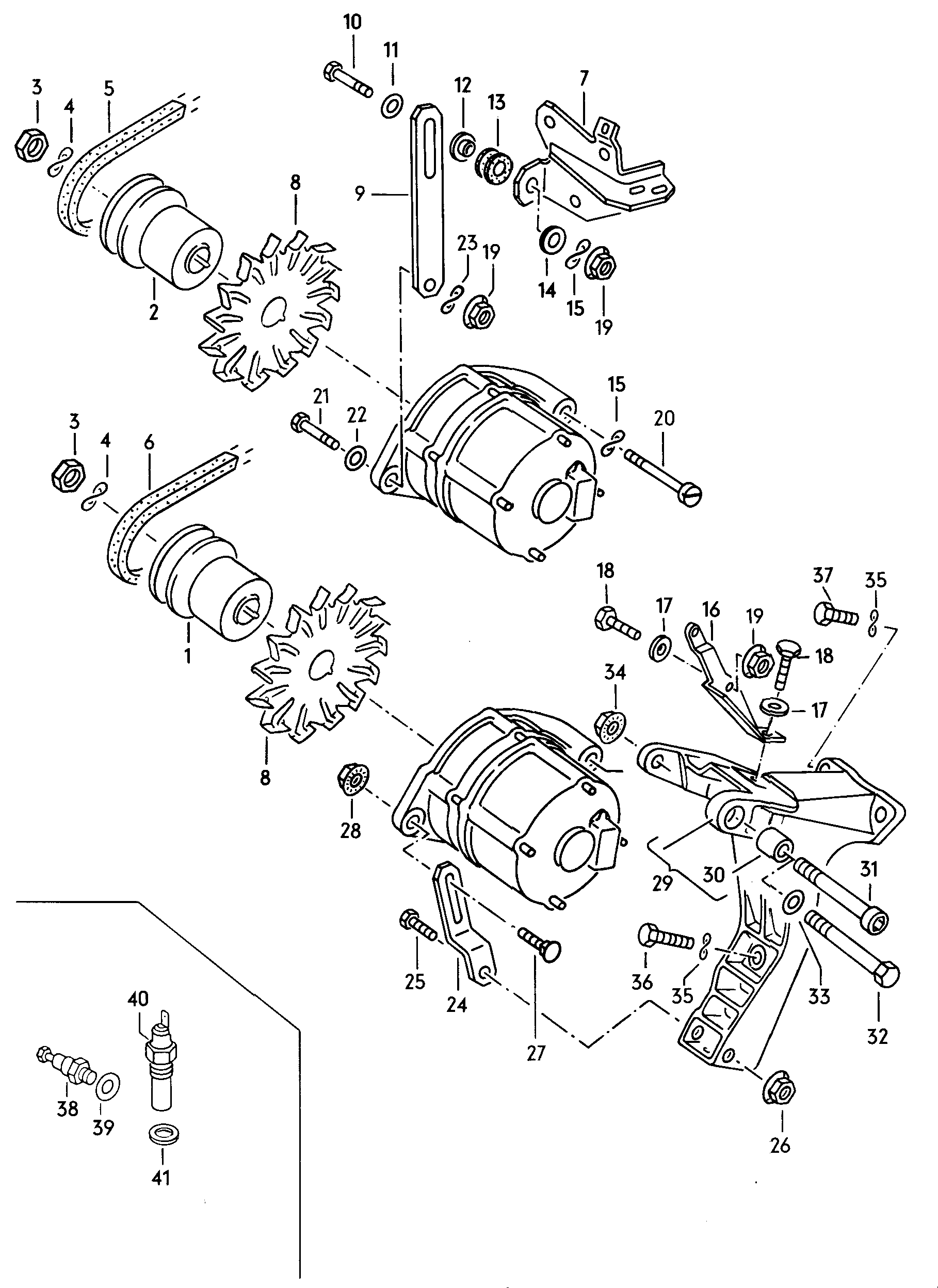

Factory title: Volkswagen Golf (1982 - 1984) - Alternator versions
Connecting mounting parts alternator air cond diesel for the Volkswagen Golf Mk1 (1982 - 1983): factory exploded diagram 197000 from the Volkswagen ETKA parts catalogue, group 44 Engine electrics, listing 67 OEM part numbers across 71 catalogued positions including N 010 244 16, 068 903 137 B S BV and N 011 005 17. Parts on this plate carry the engine code JK. Published by Type 19 Specialists; the complete Mk1 Golf catalogue is in print as the Mk1 Golf Master Parts Catalogue.
Parts on this diagram
This Mk1 Golf plate lists 67 OEM part numbers across 71 numbered positions.
| № | Description | Part number |
|---|---|---|
| connecting and mounting partsfor alternator DIESEL,T-DIESEL,Air cond.+GH,JB,EM,FR,EG,DX,JJ,EN,EW,DIESEL:CR,JKT-DIESEL:CY JK | — | |
| Hexagon bolt M 8 X 30 M 8 X 30 JK | N 010 244 16 | |
| Self-service packaging JK | 068 903 137 B S BV | |
| - | Hexagon nut M 5 M 5 JK | N 011 005 17 |
| - | bolt JK | 034 903 555 B |
| - | angled bracket Air cond.+EN JK | 055 903 133 |
| - | spring shackle for alternator: 10-14,17-20 10-14,17-20 JK | 036 903 121 |
| - | Spring washer 5 5 JK | N 012 225 3 |
| - | Hexagon nut M 5 M 5 JK | N 011 005 4 |
| (1) | v-belt pulley for alternator: 11,12,14,17-20 11,12,14,17-20 JK | 049 903 119 L |
| (24) | Support air condit.DIESEL,T-DIESEL JK | 171 903 131 A |
| (29) | bracket for alternator DIESEL,T-DIESEL JK | 068 903 141 F |
| (5) | v-belt 9,5 X 643 MM Air cond.+DIESEL,T-DIESEL 9,5 X 643 MM JK | 068 121 039 B |
| (8) | fan wheel for alternator: 11,12,14,17-20 11,12,14,17-20 JK | 068 903 171 |
| 1 | v-belt pulley for alternator: 13,19 Air cond.+DIESEL,T-DIESEL 13,19 JK | 028 903 109 |
| 10 | Hexagon bolt M 8 X 38 M 8 X 38 JK | N 010 359 4 |
| 11 | Washer 8,4 X 21 X 4 8,4 X 21 X 4 JK | N 015 401 4 |
| 11 | Washer 8,4 X 21 X 4 8,4 X 21 X 4 JK | N 015 401 3 |
| 12 | Mounting JK | 441 903 127 |
| 12 | Mounting JK | 059 903 127 A |
| 13 | Rubber bush air condit. JK | 059 903 263 A |
| 14 | Cup washer air condit. JK | 059 903 265 A |
| 15 | Spring washer B 8 X 15 B 8 X 15 JK | N 012 241 10 |
| 15 | Spring washer B 8 X 15 X 0,8 B 8 X 15 X 0,8 JK | N 012 241 11 |
| 16 | Support DIESEL,T-DIESEL JK | 068 903 148 |
| 17 | Washer A 8,4 DIESEL,T-DIESEL A 8,4 JK | N 011 525 13 |
| 17 | Washer A 8,4 X 16 X 1,6 DIESEL,T-DIESEL A 8,4 X 16 X 1,6 JK | N 011 525 20 |
| 18 | Hexagon bolt M 8 X 18 DIESEL,T-DIESEL M 8 X 18 JK | N 010 239 11 |
| 19 | hexagon nut, self-locking M 8 DIESEL,T-DIESEL M 8 JK | N 902 920 01 |
| 19 | Hexagon collar nutself-locking M 8 DIESEL,T-DIESEL M 8 JK | N 909 083 01 |
| 2 | No longer available for alternator: 10 Air cond.+JB,GH,EN 10 JK | — |
| 2 | v-belt pulley for alternator: 10 Air cond.+JB,GH,EN 10 JK | 055 903 119 A |
| 20 | Socket head bolt withhexagon socket head M 8 X 95 M 8 X 95 JK | N 044 759 1 |
| 21 | Hexagon bolt M 8 X 30 M 8 X 30 JK | N 010 244 18 |
| 21 | Hexagon bolt M 8 X 30 M 8 X 30 JK | N 010 244 16 |
| 21 | Hexagon bolt M 8 X 30 M 8 X 30 JK | N 010 244 21 |
| 22 | Washer A 8,4 A 8,4 JK | N 011 525 13 |
| 22 | Washer A 8,4 X 16 X 1,6 A 8,4 X 16 X 1,6 JK | N 011 525 20 |
| 23 | Spring washer B 8 X 15 X 0,8 B 8 X 15 X 0,8 JK | N 012 241 11 |
| 23 | Spring washer B 8 X 15 B 8 X 15 JK | N 012 241 10 |
| 24 | angled bracket also use: 034 903 555 B DIESEL,T-DIESEL 034 903 555 B JK | 068 903 251 P |
| 25 | Hexagon bolt M 8 X 52 DIESEL,T-DIESEL M 8 X 52 JK | N 010 351 6 |
| 26 | hexagon nut, self-locking M 8 DIESEL,T-DIESEL M 8 JK | N 022 146 4 |
| 27 | flat round head bolt M 8 X 27 DIESEL,T-DIESEL M 8 X 27 JK | 052 903 285 |
| 28 | hexagon nut, self-locking M 8 DIESEL,T-DIESEL M 8 JK | N 902 920 01 |
| 28 | Hexagon collar nutself-locking M 8 DIESEL,T-DIESEL M 8 JK | N 909 083 01 |
| 3 | Hexagon nut M 14 X 1,5 M 14 X 1,5 JK | N 011 163 3 |
| 3 | Hexagon nut BM 14 X 1,5 BM 14 X 1,5 JK | N 011 113 5 |
| 30 | bush DIESEL,T-DIESEL JK | 052 903 147 |
| 31 | Socket head bolt withhexagon socket head M 8 X 95 DIESEL,T-DIESEL M 8 X 95 JK | N 044 766 1 |
| 31 | Socket head bolt withhexagon socket head M 8 X 95 DIESEL,T-DIESEL M 8 X 95 JK | N 044 759 1 |
| 32 | Hexagon bolt M 8 X 85 diesel-industrialengine M 8 X 85 JK | N 010 385 7 |
| 33 | Washer A 8,4 diesel-industrialengine A 8,4 JK | N 011 525 13 |
| 33 | Washer A 8,4 X 16 X 1,6 diesel-industrialengine A 8,4 X 16 X 1,6 JK | N 011 525 20 |
| 34 | hexagon nut, self-locking M 8 DIESEL,T-DIESEL M 8 JK | N 022 146 4 |
| 35 | Spring washer B 8 X 15 X 0,8 DIESEL,T-DIESEL B 8 X 15 X 0,8 JK | N 012 241 11 |
| 35 | Spring washer B 8 X 15 DIESEL,T-DIESEL B 8 X 15 JK | N 012 241 10 |
| 36 | Hexagon bolt No longer available DIESEL,T-DIESEL JK | — |
| 37 | Hexagon bolt M 8 X 38 DIESEL,T-DIESEL M 8 X 38 JK | N 010 359 4 |
| 38 | Oil pressure switch 0,15-0,45 BAR diesel-industrialengine 0,15-0,45 BAR JK | 021 919 081 B |
| 39 | seal ring A 10 X 16 diesel-industrialengine A 10 X 16 JK | N 013 808 3 |
| 39 | seal ring 10 X 16 diesel-industrialengine 10 X 16 JK | N 013 808 5 |
| 4 | Spring washer 14 14 JK | N 012 233 3 |
| 40 | temperature switch 110 C M 10 X 1 diesel-industrialengine 110 C M 10 X 1 JK | 861 919 521 |
| 41 | seal ring A 10 X 14 diesel-industrialengine A 10 X 14 JK | N 013 806 4 |
| 41 | seal ring 10 X 13,5 diesel-industrialengine 10 X 13,5 JK | N 013 811 5 |
| 5 | v-belt 9,5 X 850 MM air condit. 9,5 X 850 MM JK | 055 903 137 G |
| 6 | v-belt 9,5 X 875 MM DIESEL,T-DIESEL 9,5 X 875 MM JK | 068 903 137 B |
| 7 | No longer available air condit. JK | — |
| 7 | Bracket air condit. JK | 055 903 141 B |
| 9 | Support air condit. JK | 055 903 133 D |
From the Type 19 workshop
Volkswagen Golf Mk1 work in the Type 19 workshop — the same cars these engine electrics diagrams are drawn from.
Fitment and applicability
What this plate covers, as the factory catalogue records it — nothing here is inferred from the part names.
- Vehicle
- Volkswagen Golf Mk1
- Model years
- 1982 - 1983
- Generation region
- RDW
- Generation code
- 007
- Engine codes on this plate
- JK
- Variant tags
- diesel_turbo
- Factory group
- 44 Engine electrics
- Factory subgroup
- 197000
